L’impossible rendu possible, une combinaison de fonctionnalités avancées et de facilité d’utilisation

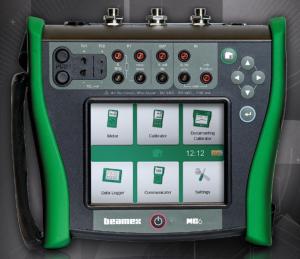

Le Beamex MC6 est un calibrateur et un communicateur de terrain avancé de haute précision. Il offre des capacités d’étalonnage pour la pression, la température et divers signaux électriques. Le MC6 contient également un communicateur de bus de terrain complet pour les instruments HART, FOUNDATION Fieldbus et Profibus PA.

Convivialité et simplicité d’utilisation sont deux desccaractéristiques principales du MC6. Il possède un grand écran tactile couleur de 5,7" avec une interface utilisateur multilingue.
Son robuste boîtier IP65 étanche à l’eau et aux poussières, sa conception ergonomique et sa légèreté en font l’instrument de mesure idéal sur le terrain dans diverses industries telles que l’industrie pharmaceutique, l’énergie, le pétrole et le gaz, l’alimentaire, les services ainsi que les industries pétrochimiques et chimiques.

Le MC6 est un dispositif qui possède cinq modes opérationnels différents, ce qui signifie qu’il est rapide et facile à utiliser, et vous avez moins d’équipement à transporter sur le terrain. Les modes opérationnels sont : appareil de mesure, calibrateur, calibrateur de documentation, enregistreur de données et communicateur de bus de terrain. De plus, le MC6 communique avec le logiciel de métrologie Beamex CMX, ce qui permet un étalonnage et une documentation sans papier entièrement automatisé.
Pour conclure, le MC6 est bien plus qu’un simple calibrateur.

Certificat d’étalonnage accrédité en standard

• Chaque MC6 est livré avec un certificat d’étalonnage accrédité et traçable en standard.
• Le certificat inclut les données d’étalonnage et d’incertitude du laboratoire d’étalonnage.
• La portée d’accréditation du laboratoire d’étalonnage est disponible pour consultation sur le site Web de Beamex (www.beamex.com).

Résumé des chiffres relatifs à l’exactitude

• Le MC6 a des spécifications d’exactitude à court terme et pour une incertitude totale de 1 an.
• Rapide résumé des chiffres relatifs à l’exactitude :
  • Exactitude de la pression à partir de ±(0,005% pleine échelle + 0,0125% de la mesure).
  • Température − Exactitude de mesure de la température RTD à partir de ±0,011°C.
  • Électrique – Exactitude de mesure de l’intensité à partir de ±(0,75μA + 0,0075% de la mesure)

Interface conviviale

• Le MC6 possède un grand écran tactile couleur de 5,7" haute résolution avec un réglage efficace du rétroéclairage.
• De plus, le MC6 possède un clavier à membrane. Un pavé numérique et un clavier alphabétique type QWERTY tactiles apparaîtront chaque fois que nécessaire pour faciliter la saisie de chiffres/texte.

Conception robuste, légère et ergonomique

• Le MC6 possède des batteries lithium-ion polymère rechargeables qui sont durables et se chargent rapidement.
• L’interface utilisateur vous permet de rester à jour sur la durée des opérations restantes en heures et en minutes, ce qui vous permet de suivre facilement la durée de charge de la batterie.
• Une fois que l’unité est sous tension, elle est prête à l’emploi en quelques secondes. Le boîtier est ergonomique et protégé contre l’eau et la poussière (IP65). Deux types de boîtiers sont disponibles : un boîtier mince, lorsque vous n’avez pas besoin de modules de pression internes, et une version étendue, qui offre l’espace nécessaire aux modules de pression internes.

Modes d'interface utilisateur

• Mesure :
  • Le mode Appareil de mesure est conçu pour des mesures simples et faciles des signaux. Il vous arrivera souvent de devoir mesurer quelque chose rapidement et facilement.
  • Pour cela, vous utilisez souvent un simple multimètre, car il est facile à utiliser. Certains calibrateurs multifonctions peuvent être trop lents et difficiles à utiliser ; il est donc plus facile de choisir un simple appareil de mesure. Le mode Appareil de mesure du MC6 est optimisé pour ce type de prise de mesure simple et facile.
• Calibrateur :
  • Le mode Calibrateur est conçu pour étalonner divers instruments de contrôle du proces. Vous avez souvent besoin de vérifier et d’étalonner un certain instrument de contrôle du process ou un transmetteur. Les transmetteurs ont généralement une entrée et une sortie. Alors, soit il vous faut deux dispositifs, soit un seul dispositif capable de faire deux choses simultanément. Le mode Calibrateur du MC6 est optimisé pour ce type d’utilisation.
• Enregistreur de données :
  • L’enregistreur de données est conçu pour enregistrer divers résultats de mesure. Souvent dans l’industrie, vous avez besoin de mesurer des signaux sur des périodes plus ou moins courtes et d’enregistrer les données dans une mémoire dans le but de les analyser plus tard.
  • Ceci peut être lié au dépannage, à la surveillance ou à l’étalonnage.
  • Le mode Enregistreur de données du MC6 est optimisé pour ce type d’utilisation.
• Mode étalonnage
  • Le mode Calibrateur de documentation est conçu pour l’étalonnage et la documentation des résultats de l’étalonnage des instruments de contrôle du process. Dans les usines de transformation actuelles, vous avez souvent besoin de documenter les étalonnages. Sans calibrateur de documentation, la documentation doit se faire manuellement, ce qui prend un temps précieux et est sujet à erreur. Le mode Calibrateur de documentation du MC6 est optimisé pour une utilisation comme un calibrateur de process de documentation.
• Communicateur
  • Le mode Communicateur est conçu pour communiquer avec les instruments à bus de terrain. Dans les usines de transformation actuelles, on utilise de plus en plus des instruments intelligents. Les ingénieurs ont donc besoin d’utiliser des communicateurs ou un logiciel de configuration. La plupart de ces instruments sont dotés du bus de terrain HART, FOUNDATION Fieldbus ou Profibus PA. Le mode Communicateur du MC6 est optimisé pour être utilisé comme communicateur.
• Configuration
  • Le mode Paramètres vous permet de modifier les divers paramètres du calibrateur.

Caractéristiques générales

• Affichage : module LCD TFT 640 x 480, 5,7" en diagonale
• Écran : écran tactile résistif à 5 fils
• Rétroéclairage à LED, luminosité réglable
• Clavier à membrane
• Poids : 2,0 kg
• Dimensions (LxPxH) : 230 × 200 × 70 mm
• Type de batterie : batterie polymère au lithium-ion rechargeable, 4 200 mAh, 11,1 V
• Durée de charge : environ 4 heures
• Alimentation du chargeur : 100/240 V c.a., 50–60 Hz
• Autonomie de la batterie : 10 à 16 heures
• Température de fonctionnement : -10°C à 45°C
• Température de fonctionnement pendant le chargement des batteries : 0° à 30°C
• Température de stockage : -20°C à 60°C
• Validité des spécifications : -10°C à 45°C, sauf mention contraire
• Humidité : de 0% à 80% HR sans condensation
• Tension d’entrée maximum : 30 V AC., 60 V DC.
• Vitesse de mise à jour de l’affichage : 3 relevés/seconde
• Sécurité : Directive 2006/95/CE, EN 61010-1:2001
• CEM : Directive 2004/108/CE, EN 61326-1:2006
• Indice de protection : IP65
• Conformité RoHS : ROHS II Directive 2011/65/EU, EN 50581:2012
• Chute : CEI 60068-2-32. 1 mètre (3,28 pieds)
• Vibrations : CEI 60068-2-64. Aléatoires, 2 g, 5 à 500 Hz
• Altitude maximale : 3 000 m

Fonctions de mesure, de génération et de simulation (Certaines des fonctions ci-dessous sont en option)

• Mesures de pression (modules de pression internes/externes)
• Mesure de tension (±1 V et −1...60 V DC.)
• Mesure du courant (±100 mA) (alimentation interne ou externe)
• Mesure de la fréquence (0...50 kHz)
• Comptage d’impulsions (0...10 Mimpulsions)
• Détection d’état de contact (contact sec/relais)
• Alimentation en boucle de 24 V DC (faible impédance, impédance HART ou impédance FF/PA)
• Génération de tension (±1 V et -3...24 V DC)
• Génération de courant (0...55 mA) (alimentation active/passive, c’est-à-dire interne ou externe)
• Mesure de résistance, deux canaux simultanés (0...4 kΩ)
• Simulation de résistance (0...4 kΩ)
• Mesure du capteur RTD, deux canaux simultanés
• Simulation de RTD
• Mesure de thermocouple (TC), deux canaux simultanés (connecteur universel/mini-fiche)
• Simulation de thermocouple
• Génération de fréquence (0...50 kHz)
• Génération de file d’attente d’impulsions (0...10 Mimpulsions)
• Communicateur HART
• Communicateur FOUNDATION Fieldbus
• Communicateur Profibus PA

Accessoires standard

• Certificat d’étalonnage accrédité
• Guide de l’utilisateur
• Câble pour ordinateur (USB)
• Chargeur de batterie
• Batterie LiPO interne
• Câbles et grippe-fils de test

Accessoires optionnels fournis avec le package

• Étui souple pour accessoires
• Valise de transport rigide
• Bloc batterie de rechange
• Câbles adaptateurs pour la seconde voie RTD
• Câble pour contrôleurs de pression et de température
• Flexible de pression en T avec les modules basse pression internes
• Raccords de pression

Photo(s) non contractuelle(s)
