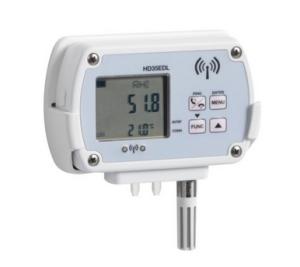

Enregistreur de données HD35***
Ce sont des dispositifs distants avec les sondes de mesure. Ils sont installés dans les milieux à surveiller. Ils acquièrent les mesures, les stockent dans la mémoire interne et les transfèrent vers l'unité de base en mode automatique à intervalles réguliers ou à la demande de l’utilisateur. Des versions avec ou sans écran LCD sont disponibles.

Le système d’enregistrement de données sans fils permet de surveiller plusieurs grandeurs physiques dans les domaines d’application les plus variés. Nos enregistreurs de données permettent le suivi de :

• Température
• Humidité
• Pression atmosphérique
• Pression différentielle
• Éclairement lumineux (lux)
• Rayonnement UVA, UVB et UVC
• Monoxyde de carbone (CO)
• Dioxyde de carbone (CO 2)
• Irradiation solaire
• Quantité de pluie
• Vitesse et direction du vent
• Mouillage foliaire
• Teneur en eau volumétrique du sol
• Niveau
• Index WBGT

Les modèles qui mesurent l’humidité relative et la température calculent les grandeurs d’humidité dérivées. Les grandeurs calculées dépendent du modèle et peuvent être: température du point de rosée, température de bulbe humide, humidité absolue, rapport de mélange, pression de vapeur partielle.
Nous avons à disposition des enregistreurs avec capteurs intégrés et enregistreurs avec sondes externes, qui peuvent être branchés grâce à des connecteurs M12 ou à des bornes selon le modèle. On peut brancher à les enregistreurs de données avec entrées à bornes comme ci-après :

• Transmetteurs avec sortie de courant 0÷20 ou 4÷20 mA et de tension 0÷50 mV, 0÷1 V ou 0÷10 V (Note: 0÷10 V seulement pour HD35EDWH)
• Capteurs de température Pt100 / Pt1000 et thermocouples de type K, J, T, N, E
• Capteurs avec sortie à contact propre (compteur de commutation) ou potentiométrique

Cela permet d’étendre la capacité de surveillance du système à un grand nombre d’autres grandeurs outre celles indiquées.
Pour chaque grandeur détectée l’utilisateur peut configurer deux seuils d’alarme (seuil haut et seuil bas). L'hystérésis et le délai d'alarme peuvent être configurés pour chaque grandeur. Le dépassement des seuils peut être signalé par un avertisseur sonore interne de l’enregistreur, et la signalisation d’alarme est immédiatement transmise à l'unité de base et affichée sur l’ordinateur. Un module d’alarme à distance sans fils avec sortie à relais permet d’activer d’autres dispositifs de signalisation (sirènes, clignoteurs, etc.) ou des actionneurs. Si le système est pourvu d’option GSM/3G, l'alarme peut être signalée également à travers l'envoi d’e-mails ou SMS.
Des systèmes sont disponibles ayant les fréquences de transmission suivantes: 868 MHz (en conformité à la directive européenne ETSI EN 300 220), 902-928 MHz (en conformité aux réglementations U.S. FCC partie 15 section 247 et I.C. RSS-210) et 915,9-929,7 MHz (en conformité au standard ARIB STD-T108).
Grace à la transmission wireless, l'installation du système est très simple et rapide. En outre, il n’est pas nécessaire de retirer l’enregistreur de données de sa propre position ou de se rendre au lieu d'installation de l’enregistreur pour télécharger les données mesurées avec l’ordinateur.
L’exactitude des données transmises est garantie par la communication bidirectionnelle entre l'unité de base et les enregistreurs de données distants.

Spécifications techniques

• Fréquence de transmission : 868 MHz, 902-928 MHz ou 915,9-929,7 MHz selon le modèle
• Antenne : Interne
• Gamme de transmission : Voir tableau 2
• Intervalle de mesure : 1, 2, 5, 10, 15, 30 s / 1, 2, 5, 10, 15, 30, 60 min
• Enregistrement et intervalle de transmission : 1, 2, 5, 10, 15, 30 s / 1, 2, 5, 10, 15, 30, 60 min
• Mémoire interne :
  • Gestion circulaire ou arrêter l'enregistrement si pleine.
  • Le nombre d'échantillons pouvant être stockés dépend du nombre de quantités acquises (voir tableau 4).
• Alarme : Acoustique au moyen de la sonnerie interne
• Source de courant : Batterie interne non rechargeable au lithium-chlorure de thionyle (Li-SOCl2) 3,6 V, taille A, connecteur Molex 5264 à 2 pôles.
• Autonomie de la batterie (sans répéteurs, communication directe avec HD35AP ...) : 1,5 ans typique des modèles CO / CO2 (avec des intervalles de mesure et d'enregistrement de 2 min) et du modèle r5 de la plage DP (avec des intervalles de mesure et d'enregistrement de 30 s); 2 ans typique pour les autres modèles, avec un intervalle de mesure de 5 s (10 s pour le HD35EDH) et un intervalle d'enregistrement de 30 s.
• Affichage Optionnel. LCD personnalisé ou graphique selon le modèle (voir tableau 3A).
• Clavier : Boutons poussoirs pour la connexion / PING (pour tester RF). Les modèles avec LCD sont dotés de boutons pour la configuration et le défilement des valeurs mesurées.
• Indicateurs LED : Statut de communication RF. Les modèles sans LCD sont équipés de LED d’alarme et de LED de niveau de batterie.
• Température de fonctionnement et plage d'humidité : -20… + 70 ° C (-10… + 70 ° C pour les modèles avec grille) / 0… 85% HR sans condensation
• Boîtier :
  • Matériau plastique
  • Dimensions (voir tableau 3B)
  • Degré de protection : IP 50 (sauf versions avec grille)
• Connecteurs pour sondes externes avec câble : Selon le modèle, connecteurs M12 ou entrées de tête de terminal, pas de 3,5 mm.
• Poids : 200 g environ (version avec LCD, batterie incluse)
• Installation : Support de montage mural (fourni) pour une installation amovible ou brides (en option) pour une installation fixe.
